Sabbiatrice
« il: 14 Settembre 2016, 03:28:03 pm »

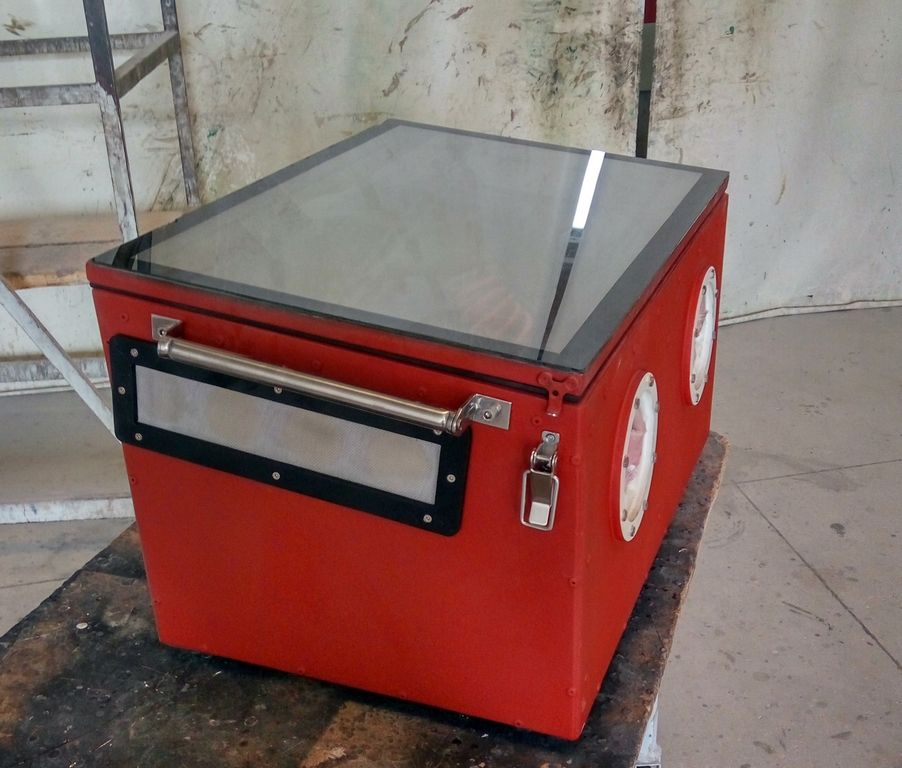

Ciao a tutti, volevo mostrarvi la sabbiatrice che mi sono costruito.











Dunque...
Il telaio è fatto con dei vecchi ferri arrugginiti, che avevo in officina. Ripuliti e verniciati con antiruggine.
I pannelli li ho recuperati, erano delle coperture abbandonate. Ferro zincato da 15 decimi, mi son ritagliato i pezzi che mi servivano... Montati con rivetti e sigillante per non avere fuoriuscite di sabbia.
Il vetro me lo ha regalato mio zio falegname in pensione. Ho il tagliavetro... Montato anche lui con sigillante.
Una cosa importante è il "filtro dell'aria" (la cornice nera, fatta a mano pure lei). Inizialmente era senza questo filtro: quando sabbiavo, in pochi secondi tutta la camera della sabbiatrice si riempiva di polvere, non si vedeva più nulla. Adesso invece, con questo filtro, realizzato con la parte esterna in zanzariera e la parte interna con un pezzo di stoffa, la polvere esce e la sabbia no.

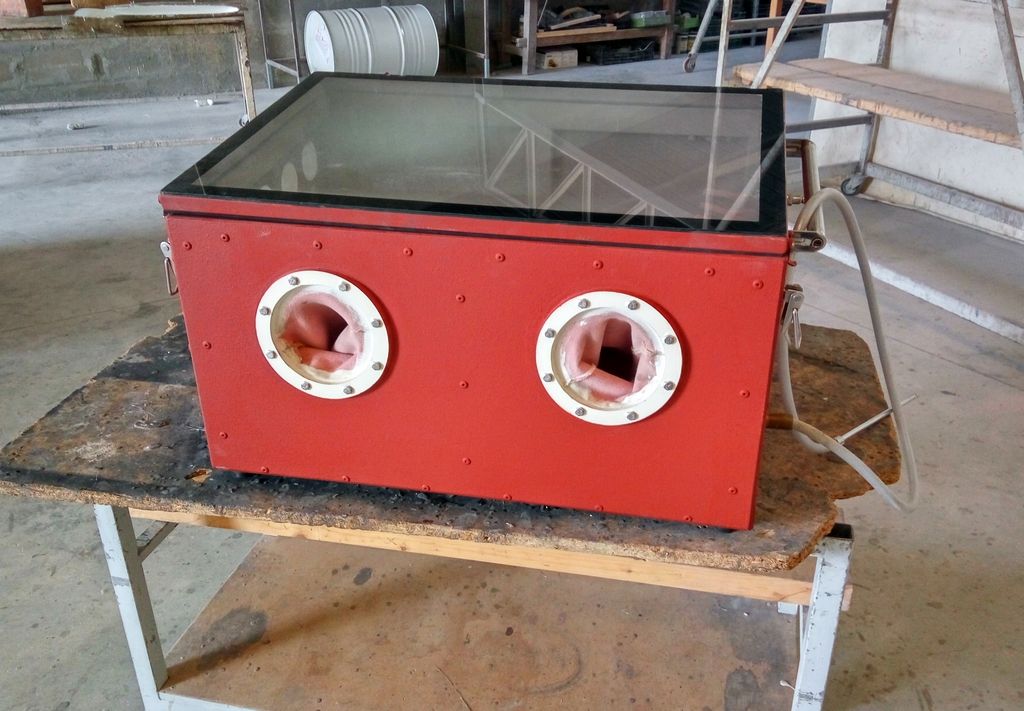

Ho realizzato le due flange per i guanti.

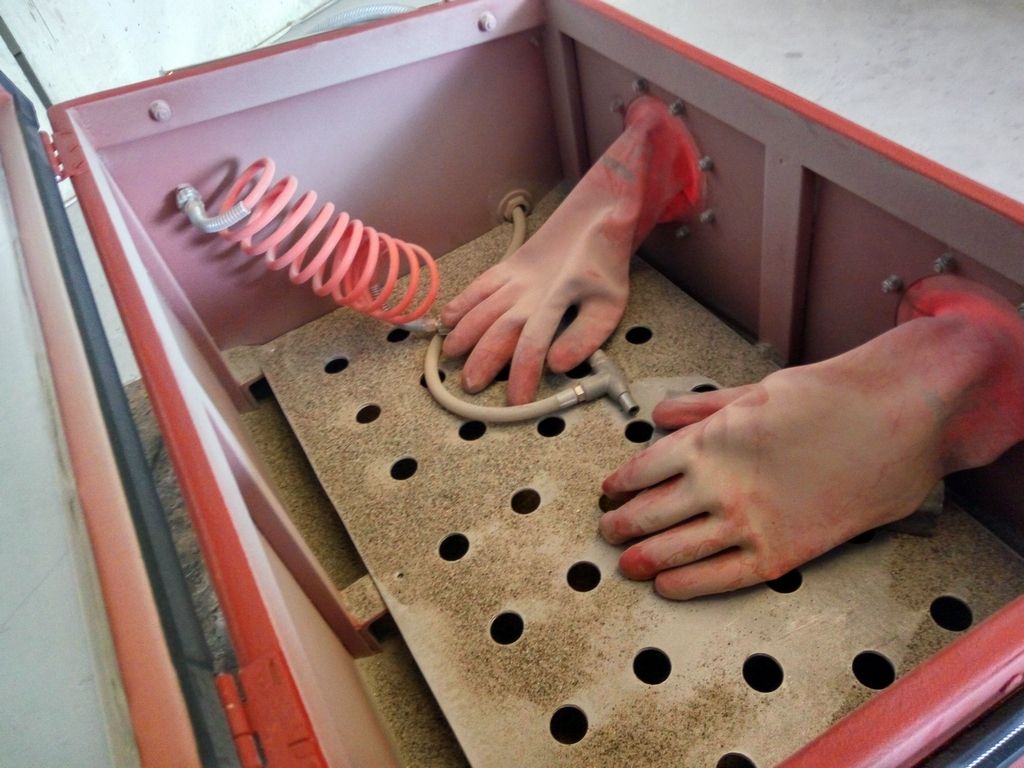

Il piano all'interno (quello con i buchi) è in alluminio, recuperato dal bidone dell'alluminio. Era una lastra tutta storta, così giù di martello l'ho resa piana e poi segnato e forato. I fori servono a far scendere la sabbia nella vasca di recupero, che poi rientra in circolo.

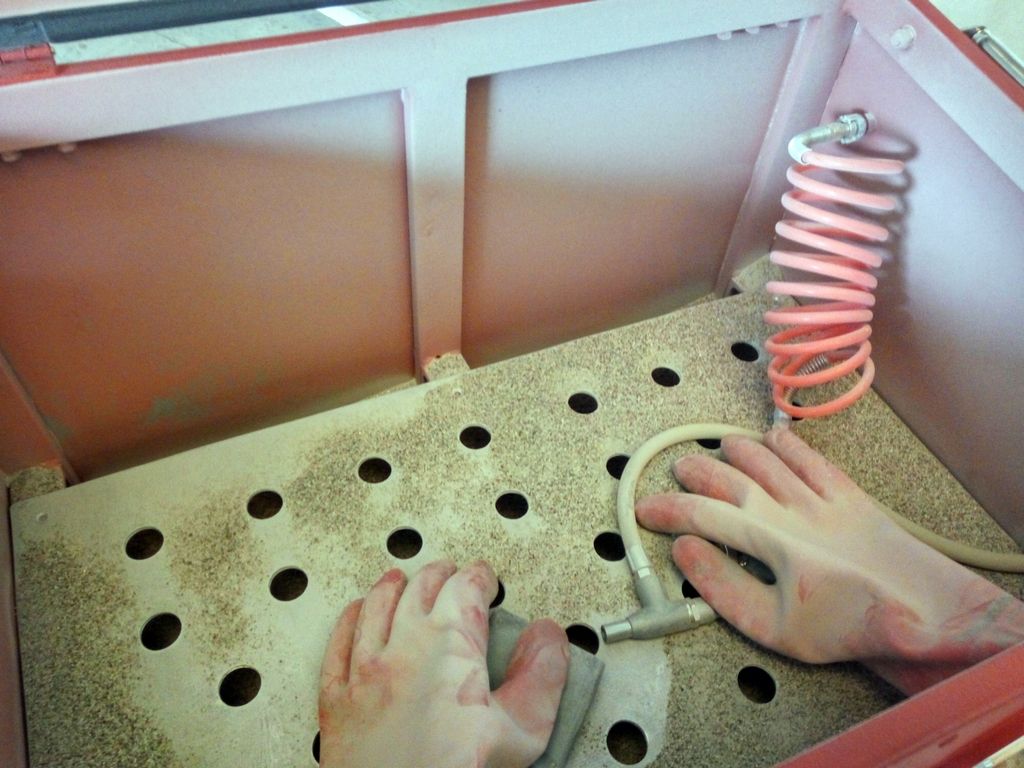

La sabbiatrice è una pistola per l'aria compressa modificata. Posizionato un raccordo a T come si vede nell'ultima foto, la parte sotto va nella sabbia.

La parte superiore, realizzata anche lei in ferro di recupero, va a chiudere contro la camera della sabbiatrice in maniera ermetica, grazie a una guarnizione perimetrale e ai fermi che serrano il coperchio. Movimento su cerniere.

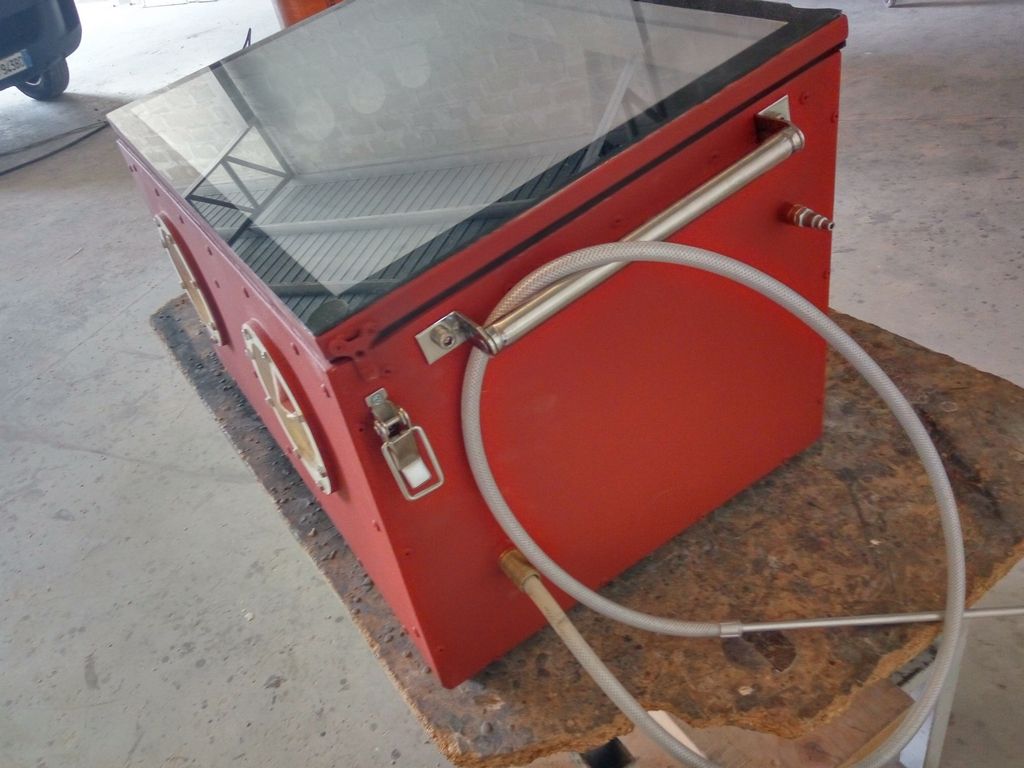

Ci sono anche due maniglie per il trasporto e sotto la base piedini in gomma.

Devo dire che sono soddisfatto...  :D

p.s.
Il materiale recuperato non è rubato.   ::bastardinside::

Scherzo, volevo solo dire che i pezzi li ho recuperati nei dintorni del posto in cui lavoro, non sono andato in giro per discariche, ecc.

Offline Lobo

  • Smantrugiafìe
  • ******
  • Post: 958
  • Newbie
Re:Sabbiatrice
« Risposta #1 il: 14 Settembre 2016, 04:56:19 pm »
caspiterina, hai fatto un ottimo lavoro! bravo bravo

il filtro te lo copio in bomba perchè mi ero costruito un box improvvisato con una scatola di cartone e dopo la prima "spruzzata" non ci si vede più nulla! ma proprio nulla!!
Giovanni Cenedese "Lobo"
www.bottegadellobo.altervista.org

Offline Grandejoe

  • Sventrapapere
  • *********
  • Post: 6.168
Re:Sabbiatrice
« Risposta #2 il: 14 Settembre 2016, 08:40:27 pm »
Bravo Peppo ....
Giuseppe Gambino
Contro l'ignoranza anche gli dei cessano di combattere



Offline mr.wolf

  • Spanabùi
  • *******
  • Post: 1.966
Re:Sabbiatrice
« Risposta #3 il: 14 Settembre 2016, 09:06:45 pm »
Si Giovanni, anche io avevo fatto prima un solo foro da 50 mm come "sfiato" ma non era sufficiente. Così ho realizzato altri fori, ora la situazione è buona.
Per il filtro, la sola zanzariera non basta, la sabbia sottile fuoriesce. Allora a contatto coi fori ci devi mettere qualcosa dai forellini piccoli, nel mio caso un tessuto di cotone ben steso, in modo da permettere la fuoriuscita delle polveri, sopra poi ci puoi mettere la zanzariera o quello che preferisci, per dar corpo al tutto ed evitare che si sfondi il tessuto. Io ci ho messo un pezzo di zanzariera metallica.
Credo si riesca a raggiungere l'eccellenza collegando un raccordo e l'aspirapolvere (che non ho, per il momento).

Offline morpheo

  • Sventrapapere
  • *********
  • Post: 6.777
  • your knife is meant to be tool
Re:Sabbiatrice
« Risposta #4 il: 15 Settembre 2016, 05:16:27 pm »
boia pare vera!
ma scusa...ma te in pratica vai a prende la rena dalla spiaggia,e la metti inuna vaschetta,la pistola ad aria se la succhia come in un aerografo per effetto venturi? basta quello? il compressore certo più è potente più spara veloce la sabbia.
Davide Drago

-  le persone che ti giudicano non fanno altro che nascondere i propri errori  -


"Democracy is two wolves and a lamb voting on what to have for lunch. Liberty is a well-armed lamb contesting the vote."

Offline renatomeloni

  • Spanabùi
  • *******
  • Post: 1.397
    • Il Coltello Sardo
Re:Sabbiatrice
« Risposta #5 il: 15 Settembre 2016, 06:01:15 pm »
Bel lavoro Giuseppe.... :) Un consiglio se posso.... nella perimetro esterno del vetro piazzaci delle strisce a led e ti si accenderà un mondo nuovo. Se le metti esterne non devi proteggerle,  intanto la luce attraverso il vetro passa ugualmente.
Non ho capito una cosa: perchè non hai fatto la parte inferiore a piramide rovesciata per facilitare lo scarico della sabbia??
Tipo questa per intenderci: https://www.manomano.it/catalogue/vario/sabbiatrice-220l-professionale-cabina-di-sabbiatura-sabbia-sabbiare-accessori-1667903?g=1&referer_id=537135&gclid=Cj0KEQjwjem-BRC_isGJlJ-0h-MBEiQAbCimWMPJnj4tsk10DqIUFbf4UovXcDSn9y6A7NySqURMaMYaAoc-8P8HAQ

boia pare vera!
ma scusa...ma te in pratica vai a prende la rena dalla spiaggia,e la metti inuna vaschetta,la pistola ad aria se la succhia come in un aerografo per effetto venturi? basta quello? il compressore certo più è potente più spara veloce la sabbia.
Ma no Davide esiste la sabbia calibrata (di varie grane) apposita per le sabbiatrici....si il funzionamento sfrutta l'effetto venturi.

Offline morpheo

  • Sventrapapere
  • *********
  • Post: 6.777
  • your knife is meant to be tool
Re:Sabbiatrice
« Risposta #6 il: 15 Settembre 2016, 10:14:34 pm »
il compressore quanto grosso ci vuole? il mio nn riesce a mandare neanche la rice,lo fa per 20 secondi e poi basta.
Davide Drago

-  le persone che ti giudicano non fanno altro che nascondere i propri errori  -


"Democracy is two wolves and a lamb voting on what to have for lunch. Liberty is a well-armed lamb contesting the vote."

Offline nerd

  • Strappamutande
  • ****
  • Post: 215
  • Newbie
Re:Sabbiatrice
« Risposta #7 il: 16 Settembre 2016, 05:50:01 am »
Anche il mio aveva lo stesso problema....la fresetta ad aria funzionava per pochi secondi,consuma un saccko di aria.Ora ho risolto recuperando un vecchio compressore trifase da 3oo lt che faccio funzionare con l'inverter della levigatrice.....
Guido Bottos
Fatte li cazzi tua....(Confucio).

Offline mr.wolf

  • Spanabùi
  • *******
  • Post: 1.966
Re:Sabbiatrice
« Risposta #8 il: 16 Settembre 2016, 02:42:21 pm »
Bel lavoro Giuseppe.... :) Un consiglio se posso.... nella perimetro esterno del vetro piazzaci delle strisce a led e ti si accenderà un mondo nuovo. Se le metti esterne non devi proteggerle,  intanto la luce attraverso il vetro passa ugualmente.
Non ho capito una cosa: perchè non hai fatto la parte inferiore a piramide rovesciata per facilitare lo scarico della sabbia??
Tipo questa per intenderci: https://www.manomano.it/catalogue/vario/sabbiatrice-220l-professionale-cabina-di-sabbiatura-sabbia-sabbiare-accessori-1667903?g=1&referer_id=537135&gclid=Cj0KEQjwjem-BRC_isGJlJ-0h-MBEiQAbCimWMPJnj4tsk10DqIUFbf4UovXcDSn9y6A7NySqURMaMYaAoc-8P8HAQ

boia pare vera!
ma scusa...ma te in pratica vai a prende la rena dalla spiaggia,e la metti inuna vaschetta,la pistola ad aria se la succhia come in un aerografo per effetto venturi? basta quello? il compressore certo più è potente più spara veloce la sabbia.
Ma no Davide esiste la sabbia calibrata (di varie grane) apposita per le sabbiatrici....si il funzionamento sfrutta l'effetto venturi.

Grazie Renato! Per la luce, non ne ho ancora montata una perchè non ne sento molto la mancanza. Semplicemente quando opero, mi posiziono su di un banco col neon dall'alto che illumina il tutto.
Per la seconda cosa che dici, ho posizionato un foro di scarico centrale da 100mm che apro quando devo svuotare. L'idea è che in futuro, quando avrò altro ferro da adoperare, realizzerò un telaio sul quale poggiare la sabbiatrice e sotto il bidone con la sabbia, allungando il tubo si scarico fin dentro il contenitore in maniera da renderlo a ciclo continuo.

Offline mr.wolf

  • Spanabùi
  • *******
  • Post: 1.966
Re:Sabbiatrice
« Risposta #9 il: 17 Giugno 2017, 04:57:47 pm »
Aggiornamenti, che ho realizzato mesi fa.
